Гидроколун своими руками: полное описание с чертежами

Приветствую всех на нашем дачном блоге Dacha-svoimi-rukami.com и сегодня мы продолжим серию статей посвященную дровоколам, их изготовлению будем рассматривать особенности конструкций и возможности доработки моделей.

Итак, сегодня рассмотрим гидравлический дровокол с подробными схемами и чертежами, который любезно предоставил нам украинский изобретатель и Святослав, который уже много лет занимается разработкой таких устройств как для личного пользования, так и на продажу. Для начала посмотрите видео работы этого устройства:

Колун гидравлический для дров своими руками, видео:

Также читайте: дровокол гидравлический своими руками с видео

Обзор гидравлического дровокола

Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное. Производительность этих машин позволяет колоть до 20-30 м3 / день.

Дровоколы гидравлические этой серии есть в двух исполнениях:

  • GT-5E — с электроприводом,
  • GT-5D — с приводом от дизельного двигателя.

Модель колунов с гидравлическим механизмом колки GT-5E целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.

Модель гидроколуна GT-5D специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети. Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.

При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует. Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

колун гидравлический для дров своими руками
Внешний вид уже готового гидроколуна

Полное описание процесса изготовления колуна своими руками:

  • Раму колуна изготавливают из круглой трубы Ø102х6.

Она обладает достаточной прочностью чтобы выдерживать нагрузки от гидроцилиндра и достаточную жесткость во избежание деформаций во время работы. Рама состоит из двух частей.

Горизонтальная, длинная, труба является основной частью. К ней крепятся направляющие толкающего поршня, нож, двигатель и опорная стойка. Также в задней части трубы вварено заборный фланец насоса.

Вертикальная, короткая, трубка выполняет роль кронштейна гидроцилиндра, заливной горловины и монтажного окна, через которое крепится гидравлический насос.

Обе части сварены между собой герметичным швом, ведь наша рама выполняет одновременно и роль гидравлического бака емкостью примерно 10 л. Это дает нам возможность сэкономить на изготовлении специальной отдельной емкости для масла и обеспечить хорошее его охлаждения, поскольку работающий двигатель направляет поток воздуха от собственного охлаждения вдоль нашей трубы-бака. Очень важно обеспечить внутреннюю чистоту бака, поскольку в системе не используется гидравлический фильтр. Для слива масла, в раму снизу вварено приварной адаптер для сливного рукава. Высота опорной стойки рассчитана таким образом, чтобы оператор не наклонялся во время работы и соответственно меньше уставал.

  • Толкающий поршень изготовлен из листовой стали толщиной 10 мм.

На тыльной стороне рабочей плиты приварены две пластины с отверстиями для крепления штока гидроцилиндра. В его нижней части есть два кармана, внутренние поверхности которых покрыты антифрикционным пластиком. Благодаря использованию пластика для направляющих толкающего поршня, мы значительно повышаем срок службы направляющих и уменьшаем негативное силу трения.

  • Нож для гидравлического дровокола — это главный рабочий орган дровокола, который играет основную роль в процессе покалывание и воспринимает наибольшие нагрузки.

Силы, которые на него действуют, пытаются его согнуть, стереть, затупить, одним словом сломать. Поэтому — это та деталь гидроколуна, которая требует наибольшего внимания при проектировании.

От формы ножа зависит как качество расколотых дров, так и нагрузка на все рабочие органы машины. Ведь ножи гидравлического дровокола, по своему назначению, должны колоть полено вдоль волокон, а не резать эти волокна под углом или даже поперек. Правильной формы нож, врезавшись между волокнами буквально на несколько миллиметров, приводит к раскалыванию древесины. Дальнейшее перемещение поленья толкающим поршнем через лезвия ножа должно происходить практически без сопротивления. Если же форма ножа не совершенна, то это приводит к тому, что при прохождении через лезвия ножа полено меняет направление движения, в результате мы получаем много стружки (отходы в виде многочисленных щепок и мусора), а также значительные нагрузки на сам нож для гидравлического дровокола и другие элементы механизма . Даже если ножи имеют идеальную форму, далеко не каждое полено, которое мы собираемся расколоть, имеет идеальное для колки направление волокон. В основном это поленья с сучками или дефектами, которые так или иначе приведут к упомянутым выше потерям усилия на резку волокон под углом, большого количества щепы, нежелательных нагрузок на детали гидродровокола и так далее.

Но не все так плохо, как выглядит! Трески, образующиеся при покалывание поленьев с сучками — это замечательный материал для розжига. Все элементы гидродровокола, как уже упомянуто выше, приспособленные к большим нагрузкам. Он способен идеально расколоть полено без сучков, и так же безупречно выдержать экстремальные нагрузки, возникающие при колке поленьев с тяжелыми сучками, при этом обеспечив качественную форму полученных дров.

Это все становится возможным благодаря использованию для изготовления ножа, стали с чрезвычайными возможностями. Износостойкая сталь Hardox 450 позволяет изготовить нож для гидроколуна, на который можно дать пожизненную гарантию. Ножи для дровоколов из стали Hardox 450 НЕ согнутся, не сломается, а не сотрутся и не притупятся. Не требуя никакой специальной подготовки или термообработки, эта сталь прекрасно сваривается и подвергается механической обработке.

Несколько слов об основных покупных комплектующих:

  • электро двигатель 3-х фазный, 4 кВт / 1500 об / мин.  (Беларусь)
  • шестиренчастий гидронасос GP-2K10L (Украина)
  • гидроцилиндр: поршень Ø63, шток Ø40, ход 400 мм (Украина)
  • гидравлический распределитель Р40 (Италия)
  • рукава высокого давления: давление DN8, слив DN12 (Польша)
  • масло 10W40
  • автомат защиты двигателя 25 А (Германия)
  • колеса 200х50, грузоподъемность 200 кг

При желании, для изготовления гидравлического колуна, Вы можете найти аналоги эти комплектующим.

Технические характеристики:

  • производительность до 30 м3 / день
  • потребление эл.энергии 1,2 ÷ 1,5 кВт ∙ ч
  • оптимальный диаметр полена 250 мм *
  • оптимальная длина полена 330 мм (макс. 390 мм)
  • время цикла (рабочий ход + возврат) 8 сек
  • усилия покалывание 9 тонн
  • вес 135 кг

Чертежи для изготовления гидро колуна своими руками:

Обзор гидравлического самодельного колуна для дров. Описание сборки

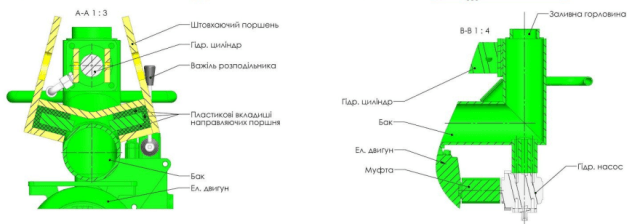

дровокол гидравлический своими руками чертежи фото инструкции

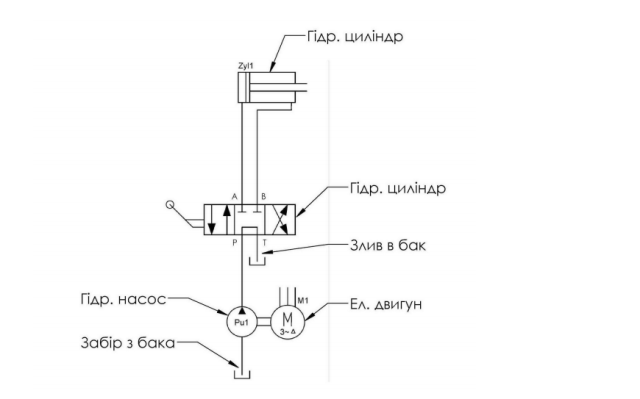

схема работы гдравлики в колуне
