Самодельные прицепы для мотоблока своими руками, видео

Нужно сказать, что мотоблок на участке — это необходимая дачная техника, которую можно использовать для любых работ: вспахивать огород, переводить урожай, рассаду и так далее. Для того чтобы можно было перевозить еще больше содержимого на мотоблоке, необходимо заняться самостоятельным изготовлением прицепа для мотоблока.

Изготовление прицепа к мотоблоку своими руками

Изготовление прицепа к мотоблоку своими руками

Итак, сначала рассмотрим, как сделать простейший мотоблок с прицепом. Понадобятся стальные трубы, колеса, рессоры, лист метала, швеллер «пятерка», крепежи. Разумеется, необходимо иметь некоторые инструменты, сварку и уметь всем этим пользоваться.

Рама будет в виде цельной конструкции. Она установится на каркасной сетке. Для этого делаем траверсы из уголков. Из труб делаем лонжероны. Они соединяются поперечинами так, чтобы получилась решетка.

Рама будет в виде цельной конструкции. Она установится на каркасной сетке

К продольным трубам с помощью сварки приварим стойки. В верхней части будет установлена обвязка из уголка. Можно также сделать и борта прицепа, которые будут откидываться. С помощью дюралюминиевого листа создадим платформу. Для бортов можно использовать более тонкие листы.
Чтобы создать балку, нужно соединить два швеллера. На одном конце будет колесная ось.

Полученная балка будет соединяться рессорами с лонжеронами. Концы рессоры одеваются на ось сережки. Из прямоугольных труб сделаем дышло. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп к мотоблоку, видео

А теперь расскажем, как изготовить прицеп, обладающий большими функциональными возможностями. Стоит сказать, что лучше всего выполнять все работы на основе заранее подготовленных чертежей. Как только размер прицепа будет определен, можно заниматься подсчетом материалов. Данная работа очень важна, поскольку удастся сэкономить значительное количество средств. Обязательно нужно найти сварочный аппарат, так как одними саморезами не удастся обеспечить прочность изделия.

Ходовая часть — это основная часть в прицепе, который будет крепиться к мотоблоку.

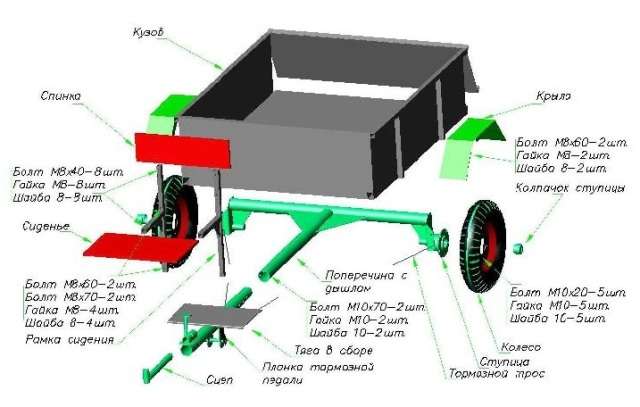

Прицеп для мотоблока своими руками размеры, чертеж

Для того чтобы создать прочную раму, понадобятся профильные уголки. Берем и прямоугольные трубы квадратного или прямоугольного сечения. Для того чтобы изготовить кузов, используем дюймовые доски и стойки.

Заметим, что создаваемая конструкция иметь будет иметь одну ось. Потому, чтобы правильно распределять груз, его нужно укладывать ближе к центру оси, а не в сторону дышла. Однако откидные борта сделать не получится. Но при большом желании можно сделать откидные борта.

https://youtube.com/watch?v=L72n0nmncxk

Ходовая часть — это основная часть в прицепе, который будет крепиться к мотоблоку. Для того чтобы не думать, где найти колеса или как их сделать, просто покупаем уже готовые колеса от другой небольшой техники. Для соединения мотоблока и прицепа выполняется консоль. Ее крепят к кронштейну навесной системы. Дышло вставляется в корпус трубчатой формы, и крепят упорным кольцом. Это позволит без проблем управлять созданной техникой на всех видах поверхности.

В передней части прицепа на мотоблок выполняется сидение, на котором будет сидеть водитель, упираться ногами в специально изготовленную платформу и руководить ездой.

Смотрите видео: грузовой прицеп — самосвал для мотоблока своими руками
