Как провести электропроводку в деревянном доме самостоятельно?

Многие владельцы загородных участков отдают свое предпочтение возведению деревянного дома, обладающего высокой экологичностью. Но у таких строений имеется и существенный недостаток – повышенная пожароопасность. Поэтому к вопросу электрообеспечения жилого помещения, нужно подойти наиболее ответственно. Если строго соблюдать все правила внешнего и внутреннего монтажа электрического кабеля, то в будущем можно избежать неприятных ситуаций. Как провести электропроводку в деревянном доме своими руками? Ответ на этот вопрос будет обсуждаться в этой статье.

Как провести электропроводку в деревянном доме своими руками? Ответ на этот вопрос будет обсуждаться в этой статье.

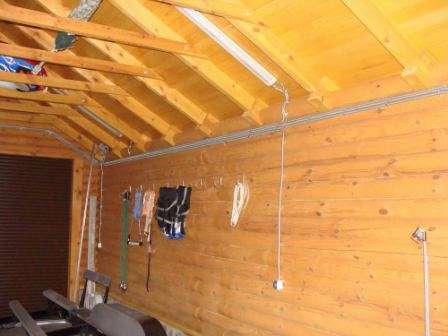

Ээлектропроводка в деревянном доме своими руками

Электропроводка: что необходимо знать?

При проведении электрического кабеля следует руководствоваться «Правилами устройства электрических установок (ПУЭ) и СНиП» или другими нормативными документами. При самостоятельном монтаже кабеля, нужно соблюдать следующие этапы:

  • определить общую мощность электроприборов, на основании чего и разрабатывается проект, составление которого рекомендуется доверить специальным организациям;
  • выбрать электрические приборы (розетки, выключатели), кабель, подвести электропитание в дом, подсоединить защитный автомат, подключить счетчик электроэнергии, электрощит;
  • осуществить внутреннюю проводку и установить приборы электрического освещения и питания;
  • смонтировать систему заземления, установить устройство защитного отключения (УЗО);
  • провести пробные испытания.

смонтировать систему заземления, установить устройство защитного отключения (УЗО); провести пробные испытания.

Разработка проекта

Перед разработкой индивидуального проекта, нужно получить в РЭС технические условия, которые будут являться основанием для начала работ. Во-первых, следует рассчитать суммарную мощность всех электроприборов, планируемых к установке в доме. Например, минимальная мощность у электрической лампы – 120 Вт, максимальная – у электропечи – 2500 Вт, СВЧ-печи – 1800 Вт, чайника – до 2000 Вт.

Например, минимальная мощность у электрической лампы – 120 Вт, максимальная – у электропечи – 2500 Вт, СВЧ-печи – 1800 Вт, чайника – до 2000 Вт.

Этапы проведения электрического кабеля:

  1. Выполнить технический план всего строения. В плане электропроводки зафиксировать точки нахождения розеток, выключателей и электроприборов, имеющих отдельное подключение.
  2. Выбрать тип кабеля, ведущий к определенной электрической точке. При использовании двухклавишных выключателей и заземленных розеток, необходимо провести трехжильный кабель.
  3. На чертеже разводки электропроводки, отмечают места расположения распределительных коробок. Рекомендуется устанавливать одну коробку для двух смежных комнат.
  4. Отразить мощность каждого прибора на схеме. При наличии у него электродвигателя, учитывается при отметке, его начальная мощность.
  5. Все устройства, используемые для освещения (люстры, торшер), подсоединяют в одну группу, а наиболее мощные (бойлер, котел, электропечь), объединяют в отдельную группу, так как для них необходимо подведение другого кабеля, который подключают через автомат.
  6. На чертеже, следует отметить дистанцию от линии прокладки кабеля до дверных и оконных проемов, и от пола и потолка до электроточек. В будущем, при ремонте помещений, это позволит избежать повреждения кабеля.

На чертеже, следует отметить дистанцию от линии прокладки кабеля до дверных и оконных проемов, и от пола и потолка до электроточек. В будущем, при ремонте помещений, это позволит избежать повреждения кабеля.

Рекомендуется поворачивать кабель под углом 90 градусов. Далее, следует рассчитать максимальную мощность всех имеющихся электроприборов, при их одновременной работе. Нужно определить нагрузку на вводный автомат, который находится первым по ходу электропитания.

Далее, следует рассчитать максимальную мощность всех имеющихся электроприборов, при их одновременной работе. Нужно определить нагрузку на вводный автомат, который находится первым по ходу электропитания.

Приобретение кабеля

Для правильного проведения разводки, необходимо не ошибиться при подборе необходимого сечения кабеля, соответствующего нагрузке. Для того чтобы не делать сложных расчетов, разработаны специальные таблицы, где указано допустимое сечение кабеля к соответствующей мощности приборов. На основании указанных в таблице данных, подбирается соответствующее сечение кабеля по каждой группе. Необходимо, к каждому прибору приложить описание или технический паспорт, с обозначением потребляемой им нагрузки. Наиболее часто применяют медный кабель NYM, имеющий дополнительную изоляцию и обладающий достаточной крепостью и удобством в обработке. Не желательно, использование алюминиевого кабеля, так как он чувствителен к изгибам и часто переламывается при разделении.

 Не желательно, использование алюминиевого кабеля, так как он чувствителен к изгибам и часто переламывается при разделении.  Для безопасной работы электроприборов, к розеткам проводят 3-х жильный кабель с

Для безопасной работы электроприборов, к розеткам проводят 3-х жильный кабель с заземлением. Не следует пренебрегать и обустройством осветительных приборов. При использовании мощных ламп для освещения дворовой территории, заземление нужно делать обязательно. Проводить выбор розеток и выключателей следует, учитывая расчетную величину тока, тип электропроводки (открытая или скрытая), возможность подключения объединенных выключателя и розетки.

После того как будет произведен расчет нагрузки всех предполагаемых приборов, определяется сечение вводного кабеля. Если питание 3-х фазное, применяют трех-полюсной автомат – выключатель. При однофазном питании, что встречается наиболее часто, необходим одно- или двух- полюсной автомат, который разделит фазу и нейтраль. Выбирать вводный автомат нужно с номиналом, который раскрывает цепь, предотвращая короткое замыкание, а не отключает питание при максимальной нагрузке.

При покупке автоматического выключателя следует:

  • знать суммарную мощность всего электрооборудования;
  • вычислить максимальную величину тока короткого замыкания, по специальной формуле и определить по ней силу тока для наиболее длинного участка, при наименьшем сечении провода;
  • знать величину тока короткого замыкания к значению номинального тока, что поможет определить характеристику автомата.

Для установки в доме, рекомендуют выключатель типа С, хорошо работающий при смешанных нагрузках.

Монтирование электропроводки

После приобретения всех необходимых элементов, производится монтаж кабеля, согласно схеме. Кабель в стенах прокладывают после его укладки в металлический рукав. Распределительный щиток устанавливают в месте, обозначенном на схеме, и производят его монтаж.

Ввод кабеля в дом производится строго в соответствии с ПЭУ и СНиП. Провести электропитание можно по воздуху, либо проложив под землей. Размещение кабеля по воздуху является бюджетным вариантом, но менее надежным. В данной ситуации, обязательное условие – размещение в стене дома несгораемой коробки, через которую вводится кабель, провода в этом случае, используются изолированные.

Размещение кабеля по воздуху является бюджетным вариантом, но менее надежным. В данной ситуации, обязательное условие – размещение в стене дома несгораемой коробки, через которую вводится кабель, провода в этом случае, используются изолированные.   При прокладывании кабеля под землей, его помещают в металлическую трубу, которая является защ

При прокладывании кабеля под землей, его помещают в металлическую трубу, которая является защитой от различных повреждений. В данной ситуации необходимо согласование прокладки кабеля с обслуживающей энергокомпанией. При прокладке проводов в доме, их помещают в кабель — каналы, размер которых зависит от вложенных проводов. Важно, оставить их запас для подсоединения в точках, где будут находиться розетки и выключатели. Соединение всех проводов производится в распределительных коробках, которые устанавливают в местах отведения от основного кабеля.

После окончание работ по монтажу кабеля, проводов, установки заземления, проводят испытание электропроводки, используя точные электроизмерительные приборы. Это выглядит следующим образом:

  • зрительный осмотр;
  • замеряется сопротивление изоляционного покрытия кабеля;
  • проводится профилактический замер сопротивления заземления;
  • проверка автоматов и цепи фаза-ноль;
  • испытание защитных элементов;
  • испытание цепи между заземлением и приборами.

После выполнения всех работ владельцы домов получают на руки протокол испытаний, который удостоверяя их в правильности выполнения всех работ. Итак, провести электропроводку в деревянном доме своими руками возможно. Главное – соблюдать меры безопасности и следовать инструкции.
